1. MIDI 란 무엇인가?

    MIDI [ Musical Instrument Digital Interface ]

  신시사이저, 리듬 머신, 시퀀서, 컴퓨터 등의 연주 정보를 상호 전달하기 위해 정해진 데이터 전송 규격을 말한다. MIDI 규격에서는 표준적인 송수신 인터페이스 회로와 데이터 포맷을 정의하고 있고 MIDI 규격에 대응한 기기에는 트랜스미터와 리시버 중에서 한 가지 또는 둘 다 있다. 접속에는 5핀인 DIN 커넥터를 사용하고 MIDI 규격의 기기는 보통 MIDI 인·아웃·스루의 세 가지 단자를 갖추고 있다. 또한 MIDI 케이블의 길이는 트러블 방지를 위해 15m 이내가 바람직하다. MIDI 정보는 8비트로 구성된 여러 바이트의 메시지로, 각 메시지는 그 종류를 나타내는 Status Byte와 Data Byte로 이루어진다. 메시지는 크게 채널 메시지와 시스템 메시지로 나뉘며, 채널 메시지는 보이스 메시지와 모드 메시지로 다시 나눌 수 있다. 이에 비해 시스템 메시지는 MIDI 시스템 전체에 공통적으로 이용되는 것이어서 MIDI 채널 지정은 하지 않는다.

MIDI 신호

[뒤로가기]

2. MIDI 신호

  MIDI 신호(signal)는 "언제 음을 출력해야 하는가"하는 것뿐만 아니라, 몇가지 것들을 더 제어한다. MIDI통신으로 키(KEY)를 얼마나 강하게 눌러야 하는가(KEY Velocity), 맨 처음 건반을 누른 후 압력을 얼마나 주어야 하는지(AFTER TOUCH), 그리고 호흡에 대한 강도(관악기의 경우)등의 정보를 전달한다. 또한, MIDI 신호로 조명과 특수 효과까지 제어하여 콘서트 전체를 연출하는 방법도 있다.

  MIDI는 국제 표준 규격이므로 한 악기의 MIDI 단자에서 나온 신호를 다른 악기(MIDI 환경이 조성되어 있는)에서도 받아들일 수 있다. 키 터치는 이쪽에서 하고, 음은 저쪽 악기의 음으로 출력하고 싶은 경우, 이쪽 악기의 MIDI OUT에서 저쪽 악기의 MIDI IN으로 신호를 내보내면 된다. 즉, "하나의 악기에서 나오는 MIDI 신호로 다른 악기를 연주할 수 있다"는 것이다. 그러므로 키보드가 없는 MIDI 신디사이저도 만들어질 수가 있는 것이다. 컨트롤러 역할을 하는 마스터 키보드와 컴퓨터를 연결하면 음이 나오게 된다는 이야기가 된다.

  또한, 여러 대의 악기에서 나오는 MIDI 신호를 케이블(전선) 하나에 실어 보낼 수 있다. 예를 들어, 컴퓨터 한 대에 여러 대의 신디사이저를 연결 시킬 수 있는 것이다.

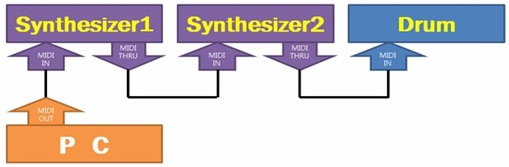

< MIDI 접속의 예 1 >

  MIDI 데이터는 컴퓨터 인터페이스 회로의 MIDI OUT 단자에서 출력되어 신디사이저1의 MIDI IN단자로 들어가게 된다. 신디사이저1은 MIDI 신호 중에서 자신에 해당하는 채널을 연주한다. 신디사이저1은 MIDI 데이터 전부를 자신의 MIDI THRU 단자로 보낸다. 따라서 신디사이저2는 신디사이저1이 받았던 것과 같은 MIDI 데이터를 받는데, 자신의 채널에 해당하는 데이터에만 반응을 보인다.

< MIDI 접속의 예 2 >

  신디사이저1이 마스터 키보드이다. 이것을 연주하여 MIDI 데이터가 만들어지면, 그 데이터가 MIDI OUT 단자를 통해 나가 컴퓨터의 인터페이스 회로 안에 있는 MIDI IN 단자에서 읽혀진다. 이렇게 함으로써 연주된 음악 데이터를 기록할 수가 있다. 이것을 바로 "시퀀싱(Sequencing)"이라고 한다. 채널번호는 악기들의 번호로 각각 배정된다. 컴퓨터에 저장된 MIDI 데이터는 편집할 수 있고, 수정이 가능하다. 또한 각 채널에 해당하는 악기로 보내 연주를 재현할 수가 있다.
