MIDI의 기초

MIDI 데이터의 구성

[뒤로가기]

1. MIDI 데이터의 구성

  프로그램 측면에서 본다면 MIDI는 통신 프로토콜의 일종이라고 볼 수 있다. MIDI 규격은 전송속도 (baud rate), 말단 접속부, 케이블, 데이터형식 등을 규정하고 있다.

  MIDI는 8비트(1바이트) 를 사용한다. 그러나 메시지는 보통 1바이트를 넘는 경우가 대부분이며, 길이도 각기 다르다. 음을 내고 음을 지우는 등 공통적인 명령 몇개 정도는 미리 정의하고 있다.

  각 명령들마다 채널 번호가 있어서 악기마다 자신에 대한 명령이 무엇인지를 가려낼 수가 있다. 채널번호를 1부터 사용하는 사람이 있는데, 실제로 첫번째 채널번호는 0이다. 따라서 첫번째 채널의 음을 내는 것은 90(hex), 두번째 채널은 91(hex) 등의 순서로 나간다.

  Midi 데이터는 Status Byte와 Data Byte로 구성되어 있다.

  Status Byte와 Data Byte를 구분하기 위해 Status Byte의 경우 1로 시작하고, Data Byte의 경우 0으로 시작된다.

Status Byte

[뒤로가기]

2. Status Byte

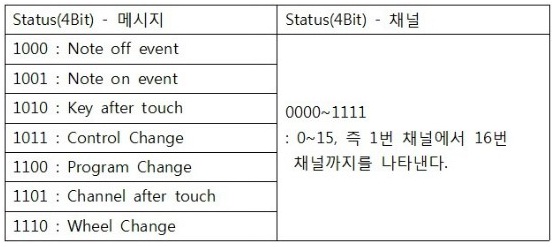

  Status의 앞부분 4bit는 evet를 나타내고 있다. 위의 표와 같이 정의될 수 있다. 그 다음 4bit는 channel(악기 연주자)를 의미한다. 기본적인 소리를 내기 위해서 반드시 필요한 부분은 악기 선택하고 소리 내고 소리 끄는 것이다.

Data Byte

[뒤로가기]

3. Data Byte

  미디 메세지에서 첫 번째 바이트는 항상 Status Byte이다. 그 뒤에 Data Byte가 오게 된다. Data Byte는 하나의 Status Byte에 이어서 0~2개의 데이터바이트가 전송된다.Data Byte에는 메시지의 내용을 표현하고 있다. 예를 들어 연주시 어떤 건반을 눌렀는지, 세게 눌렀다든지 혹은 부드럽게 눌렀다는지 하는 등의 더욱 자세한 설명이 필요하다. 그렇기 때문에 이를 Data byte를 통해 알 수 있다.

미디 메세지의 구성에 있어서 Status에 따른 data 수는 Status의 내용이 얼마만큼의 부연 설명이 필요한 가에 따라 다르다.

간단히 예를 들어 설명하면 다음과 같다.

       90h : Note On를 나타내며, 채널 1를 나타낸다.

       41h : Note No=65 가운데 F음 이라는 명령

       54h : 소리 강도값(Velocity) 0~127 중 (84)로 중간보다 약간 큰소리 명령

       06h : 지속시간 (6) 실제 소리가 울리고 있는 시간 길이

       41h : Note No=65 가운데 F음 이라는 명령

       00h : 소리 강도값(Velocity) 0~127 중 (0)이기에 아무소리도 나지 않음

       12h : 지속시간 (18) 아무소리도 나지 않는 시간길이
