전자리코더/전자색소폰

2. 사용자 인터페이스

이해가 돕기 위해 경우에 따라서는 아크릴 케이스가 조립되지 않은 상태로도 설명합니다.

2.1 메인보드

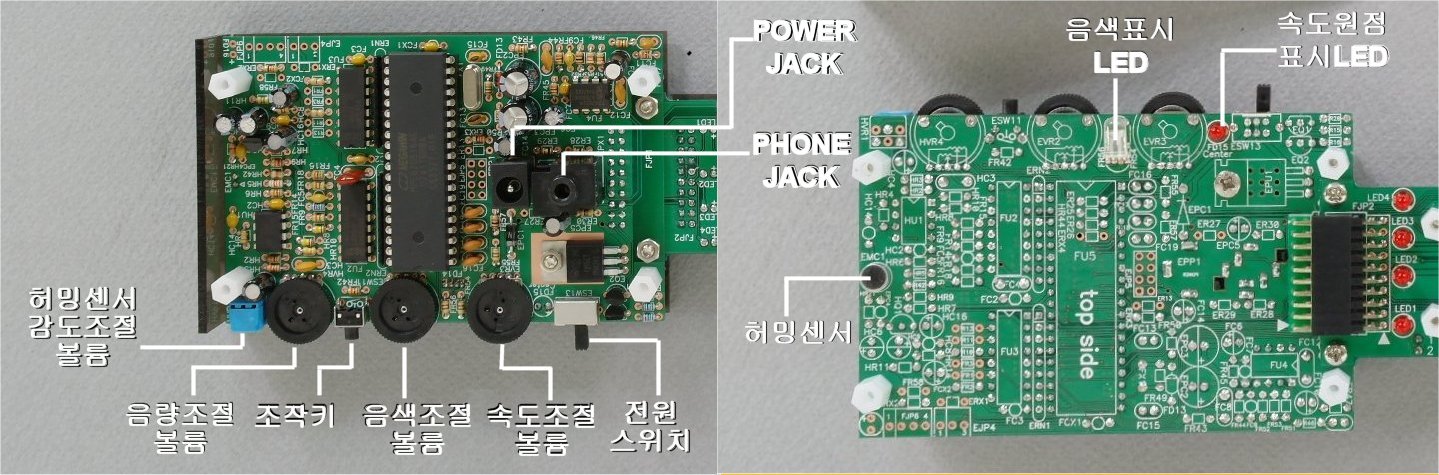

그림2.1 메인보드 사용자 인터페이스

1) 전원스위치 (ESW13) : 전원의 on/off 기능을 합니다.

2) 조작스위치 (ESW1) : 하나의 키로 여러 가지 기능을 하는 조작키입니다.

- 모드의 전환

- 데모모드에서의 시작, 일시정지, 정지

- 데모 곡의 선정

3) 허밍센서 감도 조절 볼륨 (HVR1) : 허밍센서의 감도를 조절합니다.

4) 스피커 음량조절 볼륨 (HVR4) : 스피커의 음량을 조절합니다.

5) 음색조절 볼륨 (EVR2) : 스피커 출력의 음색을 선택합니다.

8가지의 음색 선택이 가능합니다.

6) 음색표시 LED (FD14) : 현재 선택된 음색을 8가지 색상으로 표시합니다.

7) 데모모드 속도조절 볼륨 (EVR3) : 데모모드일 경우 연주속도를 조절합니다.

8) 속도 원점 표시 LED (FD15) : 데모모드에서 현재 데모곡의 원래 속도를 표시합니다.

9) 허밍센서 (EMC1) : 허밍강도를 감지하는 센서로 연주자에 따라 감도를 조절할 수 있습니다.

10) 전원 Jack : 동봉된 AC 아답터를 꽂아 전원을 공급합니다.

11) Phone Jack : 리코더에 부착된 스피커 이외에 외부의 스피커를 연결할 수 있는

Jack입니다. 3.5mm 스테레오 Jack 이며 이 Jack 에 외부스피커를 꽂으면

내부 스피커에서는 소리가 나지 않습니다

2.2 Fingering Board 설명

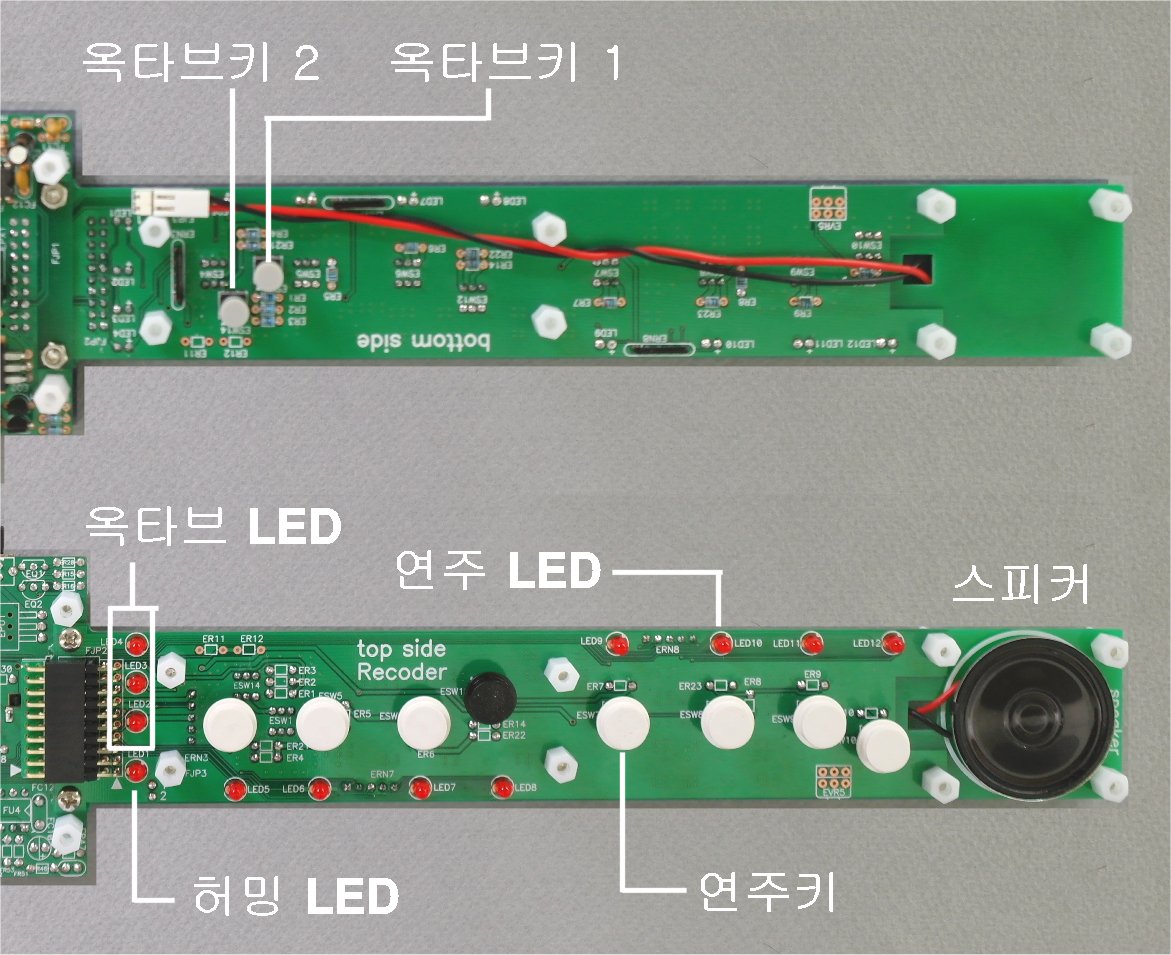

그림2.2 리코더 Fingering Board 사용자 인터페이스

1) 운지용 키 8개 : 연주용 키로서 리코더의 운지구멍과 같은 역할을 합니다.

자세한 것은 운지법에서 설명합니다.

2) 옥타브키 2개 : 옥타브를 오르고 내릴 때 변경할 때 사용합니다.

자세한 것은 운지법에서 설명합니다.

3) 허밍 LED 1개 : 허밍센서가 연주자의 허밍을 감지했을 때 켜집니다.

4) 옥타브 LED 3개 : 현재 연주되는 음의 옥타브를 표시합니다.

자세한 것은 운지법에서 설명합니다.

5) 연주 LED 8개 : 현재 연주되는 음를 표시합니다.

자세한 것은 운지법에서 설명합니다.

6) 스피커(Top) : 리코더 자체에 달려 있는 스피커이며 메인보드에 있는 Phone Jack 에

외부스피커를 꽂으면 이 스피커에서는 소리가 나지 않습니다.
