전자리코더/전자색소폰

3. 사용법

3.1 연주법 : 허밍

실제 리코더와 달리 전자리코더는 입으로 부는

것이 아니라 허밍에 의해 연주합니다.

연주자가 허밍을 하면 허밍센서가 이를

감지하여 전자적으로 소리를 발생시킵니다.

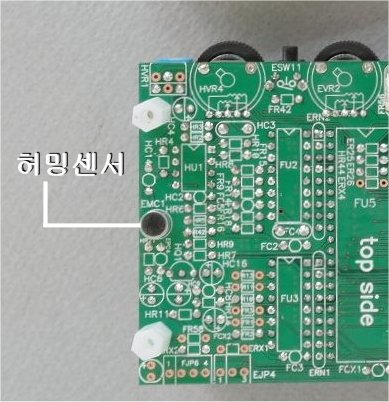

그림3.1 허밍센서

3.2 전원 및 스피커

1) 전원 : 동봉된 AC 아답터(DC 9V 600mA) 를 Power Jack에 꽂아 사용하시면 됩니다.

2) 스피커

- 리코더 자체에 스피커가 장착되어 있으며

- 메인보드에 있는 Phone Jack 에 외부스피커를 꽂아 사용할 수도 있습니다.

- 외부 스피커를 연결할 경우 내부 스피커에서는 소리가 나지 않습니다

- 내부 스피커의 경우 음량이 작아 사용환경에 따라 잘 안 들릴 수 있습니다.

- 큰 음량이 필요할 경우 외부 스피커를 연결해 사용하시면 됩니다.

3.3 LED 디스플레이의 의미

1) 전자 리코더에는 총 14개의 LED가 있으며 연주를 위한 LED12개와 상태표시용 LED2개가

있습니다. 그것의 용도는 연주 상태일 때와 대기 상태일 때가 서로 다릅니다.

2) 상태표시를 위한 LED2개

- 음색 표시용 3 COLOR LED (FD14) : 총 8가지 칼라로 표시되며 현재 음색을 표시 합니다.

- 곡 속도 원점 표시용 LED (FD15) : LED가 켜지면 현재위치가 원래 곡 속도 임을 표시

합니다.

3) 연주를 위한 LED 12개

[연주상태]

- 허밍 LED (LED1): 사용자가 허밍을 할 때 켜지는 LED입니다. 모드에 따라 사용자에게 허밍을

해야 하는 타이밍을 알려 주기 위해 켜지기도 합니다.

- 옥타브 LED(LED2,3,4): 전자리코더의 옥타브 키에 따라 켜지는 LED입니다. 총 3개 이며 한

옥타브 올라갈 때마다 하나씩 켜집니다.

- 연주 LED (LED5~LED12) : 연주되는 음에 따라 켜지는 LED입니다.

[대기상태]

- 허밍 LED(LED1)와 옥타브 LED(LED2,3,4)의 조합으로 현재 모드를 표시 합니다.

표 3.1 모드 별 LED 표시방법

- LED1(허밍 LED) 가 꺼지고 다른 LED가 켜지면 그 다음부터 LED는 곡 번호를 표시 합니다.

LED2가 20자리, LED3이 10의 자리, LED4가 숫자 1을 표시 합니다.

나머지 LED5 ~ LED12 까지가 숫자 2~9까지를 의미 합니다.

예를 들어 LED2 이 켜지고 LED4 이 켜졌다면 21번째 곡이라는 의미이고

LED3가 켜지고 LED5가 켜지면 12번째 곡이라는 의미 입니다.

표 3.2 전자 리코더 LED의 숫자적 의미.

표 3.3 옥타브 키와 옥타브 LED와의 관계

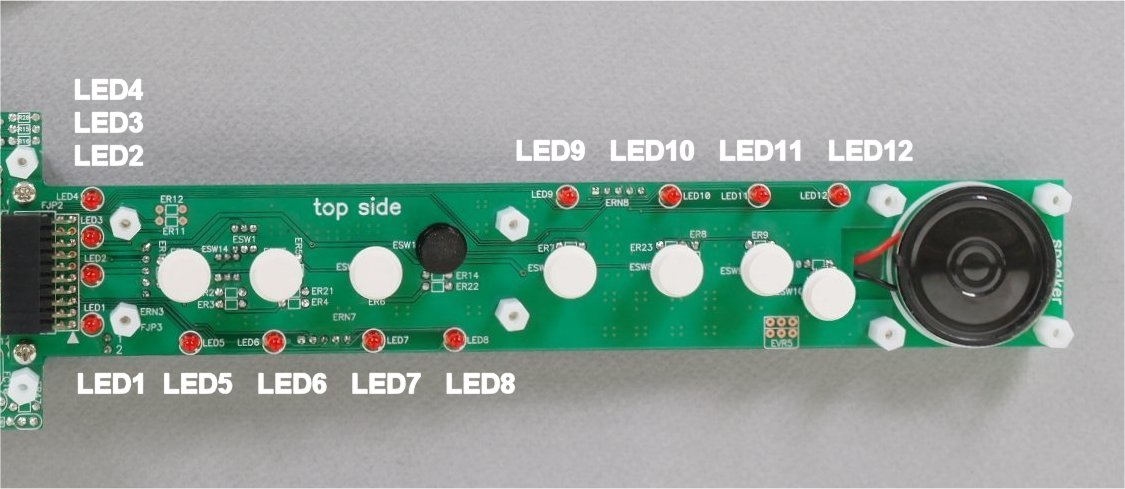

그림3.2 LED 위치 및 번호

3.4 모드설명

전자 리코더는 기본적으로 4가지 모드가 있으며 그 기능은 다음과 같습니다.

1) 전자 리코더의 4가지 모드

-처음 전원을 켜면 현재 모드가 디스플레이 됩니다.

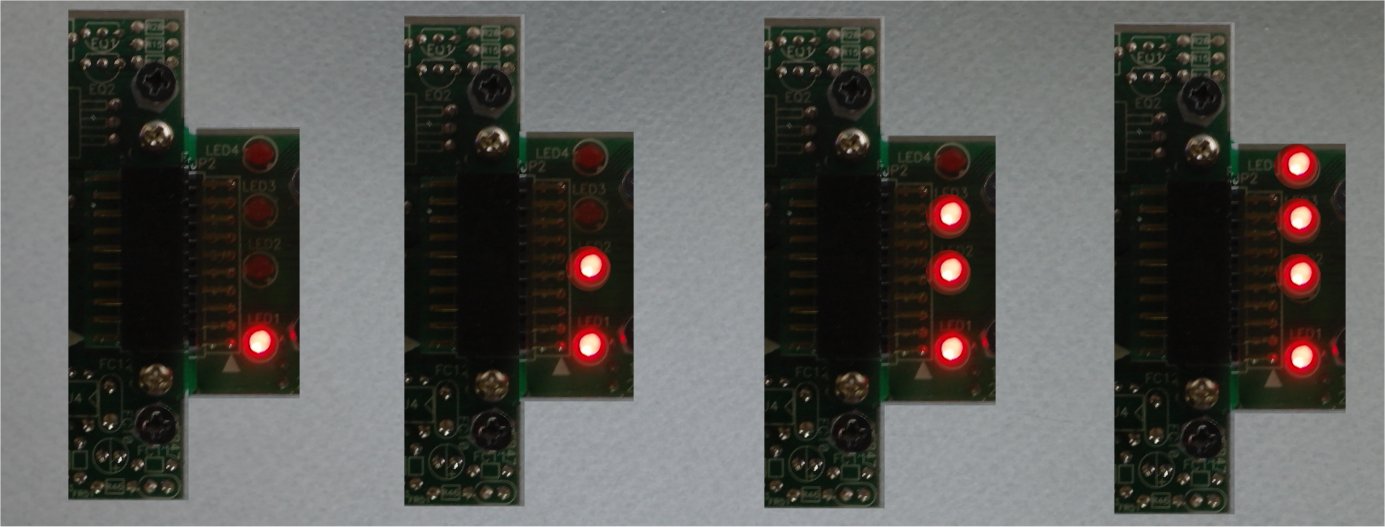

그림3.3 모드표시중인 LED1, LED2, LED3, LED4

표3.4 각 모드의 연주 형태

2) 모드 1 (연주 모드): 사용자가 직접 리코더를 연주 하는 모드 입니다.

사용자의 허밍에 의해 소리크기가 결정되며 사용자의 연주에 의해 음이 결정됩니다.

표 1-2) 운지법을 참조하여 연주하시면 됩니다.

- LED1가 ON되어 있으면 모드 1 입니다.

- 연주용 LED의 ON/OFF 기능 : 조작스위치를 한번 누르면 손가락 운지법에 따라 LED가

점멸됩니다. 조작스위치를 한 번 더 누르면 연주용 LED 가 OFF 상태로 유지됩니다.

- 사용자의 허밍에 의해서 LED1(허밍 LED) 가 점멸됩니다.

- 모드 2로 전환을 위해서는 키를 빠르게 3번 연속 누릅니다.

3) 모드 2 (데모 연주 모드): 리코더가 자동으로 flash메모리에 저장되어 있는 데모 곡을 연주

합니다. 리코더가 자동으로 허밍 LED를 켜며 연주 LED도 켭니다. 사용자가 연주할 곡을

미리 들어보는 목적으로 주로 쓰입니다.

- LED1와 LED2이 ON되어 있으면 모드 2 입니다.

- LED는 1초 간격으로 곡 번호와 현재 모드가 표시합니다.

- 스위치를 한번 누르면 데모 곡이 연주준비가 된 것이며 허밍을 시작해야만 데모연주가

시작됩니다. 또 키를 한번 더 누르면 연주가 멈춥니다.

- 연주 중에는 리코더가 자동으로 음에 맞는 LED를 디스플레이 합니다.

- 곡을 처음부터 다시 듣기 위해서는 키를 두 번 누릅니다.

- 모드 3으로 전환을 위해서는 키를 빠르게 3번 누릅니다.

- 키를 길게 누르고 있으면 다음 곡으로 넘어가며 4초 정도 앞부분을 연주 하게 됩니다.

사용자가 찾고자 하는 곡이 맞으면 키를 놓으면 되고 아니면 키를 계속 눌러 원하는 곡을

찾습니다.

그림3.4 데모연주모드에서의 모드 표시

그림3.5 데모연주모드에서의 데모 곡 번호 표시

4) 모드 3 (데모 중 허밍 모드): 리코더가 자동으로 flash 메모리에 저장되어 있는 데모 곡을 연주

하고 연주 LED를 디스플레이 하지만 소리는 나지 않습니다. 사용자가 허밍 LED를 보고

허밍을 해야 소리가 나게 됩니다. 사용자의 허밍 연습을 위한 모드라고 보시면 됩니다.

- LED1, LED2, LED3가 ON되어 있으면 모드 3 입니다.

- LED는 1초 간격으로 곡 번호와 현재 모드를 표시합니다.

- 스위치를 한번 누르면 데모 곡이 연주준비가 된 것이며 허밍을 시작해야만 데모연주가

시작됩니다. 또 키를 한번 더 누르면 연주가 멈춥니다.

- 연주 중에는 리코더가 자동으로 음에 맞는 LED를 디스플레이 합니다.

사용자는 LED를 보고 허밍을 하여 소리가 나오도록 합니다.

- 곡을 처음부터 다시 연주하려면 키를 2번 누릅니다.

- 모드 4으로 전환을 위해서는 키를 빠르게 3번 누릅니다.

5) 모드 4 (데모 중 허밍 연주 모드): 리코더가 자동으로 flash 메모리에 저장되어 있는 데모 곡의

연주 LED만 디스플레이 합니다. 이 모드는 모든 것이 연주자에 의해 결정되며 리코더는 단지

사용자에게 LED를 통해 운지법만을 디스플레이 하게 됩니다.

- LED1, LED2, LED3, LED4 가 ON되어 있으면 모드 4 입니다.

- LED는 1초 간격으로 곡 번호와 현재 모드를 표시합니다.

- 스위치를 한번 누르면 데모 곡이 연주 됩니다. 키를 한번 더 누르면 연주가 멈춥니다.

- 연주 중에는 리코더가 자동으로 음에 맞는 LED를 디스플레이 합니다. 사용자는 LED를 보고 연주를

따라 하면서 허밍도 해야 합니다.

- 곡을 처음부터 다시 연주하려면 키를 2번 누릅니다.

- 모드 1로 전환을 위해서는 키를 빠르게 3번 누릅니다.

3.5 조작키 (ESW1) 조작방법

- 전자 리코더에서 인식 하는 키 조작은 4가지 패턴이 있으며 그 종류와 기능은 다음과 같습니다.

1) 키 짧게 한번 누를 때

-대기 상태에서 연주 상태로 전환시키거나 그 반대의 역할을 합니다.

-대기상태에서 키를 다시 한번 누르면 pause 된 위치에서 연주가 시작됩니다.

-곡을 처음부터 다시 들으려면 키를 빠르게 2번 누르시면 됩니다. .

2) 키 짧게 두 번 누를 때

-현재 연주중인 곡 처음으로 rewind 후 정지합니다. 이 상태에서 키를 다시 한번 짧게

누르면 처음부터 다시 연주를 시작합니다.

3) 키 짧게 세 번 누를 때:

모드 전환 할 때 사용합니다. ( 모드1 -> 모드2 -> 모드3 -> 모드4 -> 모드1 )

4) 키 길게(1초 이상) 누를 때

- 현재 곡에서 다음 곡으로 넘어 갑니다.

- 키를 계속 누르고 있으면 다음 곡의 앞머리 부분(4초) 정도 연주한 후 그 다음 곡으로 넘어 갑니다.

그림3.6 스위치, 볼륨, 키의 위치

3.6 허밍센서 감도조절

-HVR1 볼륨으로 연주자에 따라 허밍센서의 감도를 조절할 수 있습니다.

3.7 음량 조절

-HVR4 볼륨으로 내부 스피커 및 외부 스피커의 소리 크기를 조절 합니다.

3.8 음색

1) EVR2 음색조절 볼륨 : 음색을 조정 합니다.

데모 연주를 한 상태에서 볼륨을 돌려보아 마음에 드는 음색으로 설정합니다.

2) 총 8가지의 음색 선택이 가능합니다.

3) 음색 표시용 3 COLOR LED (FD14) : 총 8가지 칼라로 표시되며 현재 음색을 표시 합니다.

4) 8가지의 색상 구분은 Off , 블루, 레드, 그린, 블루+레드, 그린+블루, 그린+레드,

그린+레드+블루

그림3.7 음색을 나타내는 LED 모습

3.9 속도 조정

1) EVR3 볼륨으로 데모모드에서의 연주 속도를 조정 합니다.

2) 모드 2나 모드 3에서 연주하고자 하는 곡이 너무 빨라서 연습하기가 어려울 때 속도를 늦춰서 연습할 수 있습니다. 반대로 곡이 너무 느린 경우는 속도를 빨리 하여 연습할 수 있습니다.

3) 속도를 변경한 후 원곡 빠르기로 연주를 원할 때에는 곡 속도 원점 표시용 LED 가 켜지도록 EVR3 볼륨을 조정합니다.

4) 곡 속도 원점 표시용 LED (FD15) : LED가 켜지면 현재위치가 원래 곡 속도 임을 표시

합니다.

그림3.8 데모 곡의 원래 빠르기임을 나타내는 속도 원점 표시 LED

3.10 옥타브 키 1,2

표3.5 옥타브 키 동작과 LED 표시

그림3.9 옥타브 키 번호

3.11 리코더를 쥐는 방법

1) 기본적으로 리코더와 동일합니다.

3.12 손잡이 활용

1) 리코더와 달리 회로물이 있어 다소 무거우나 아크릴 케이스에 조립한 손잡이를

활용하시면 무리 없이 연주가 가능합니다.

그림3.10 Bottom 면에 손잡이가 장착된 모습
